MistMesh智能照明安装说明¶

智能硬件产品安装说明¶

WFS-C301控制器
- 设备参数
  - 100-240V输入输出
  - 0-10V调光
  - 最大电流10A
  - 干接点输入
  - 12V DC输出
  - MIST MESH组网

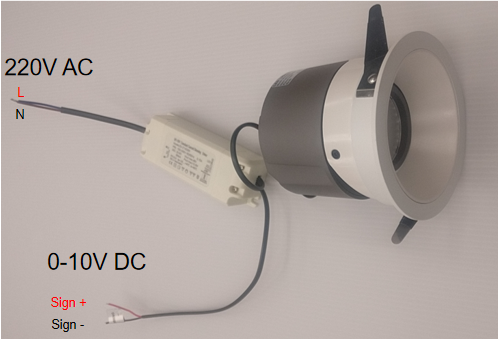

0-10V调光灯具
- 设备参数
  - 哑白，12W,4000K
  - 支持0-10V调光控制
CP-206N红外探测器
- 设备参数
  - 输入电压：12V DC
  - 安装高度4m以内，推荐高度2.4m
  - 探测范围：半径4米（推荐高度上）
  - 高精度：20cm 微动检测（进口传感器）
- 注意事项
  - 设备安装避开空调出风口等热源；
  - 天花板上，在传感器探测范围内无遮挡物
SW11场景模组
- 设备参数
  - 输入电压：100-240V AC
  - 输入信号：干接点*3
  - 输出电压：12V 指示灯
  - 支持MIST MESH

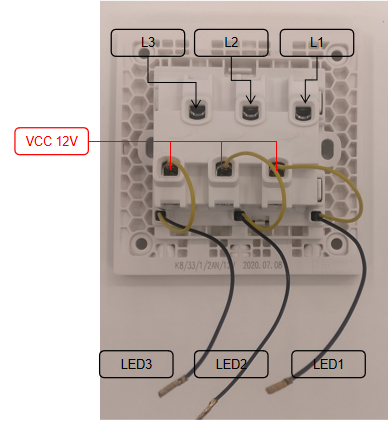

自复位按键面板
- 设备参数
  - 三位弱电自复位开关二键干接点面板
  - 带LED指示灯 12V

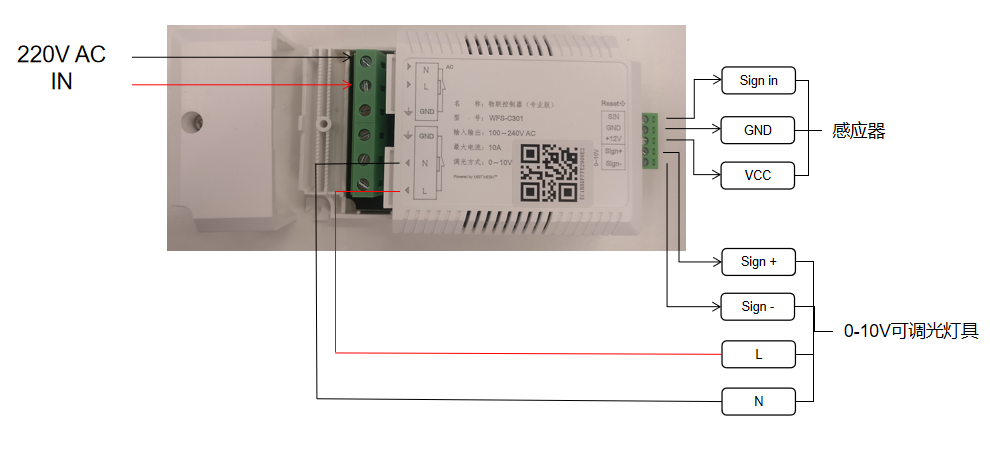

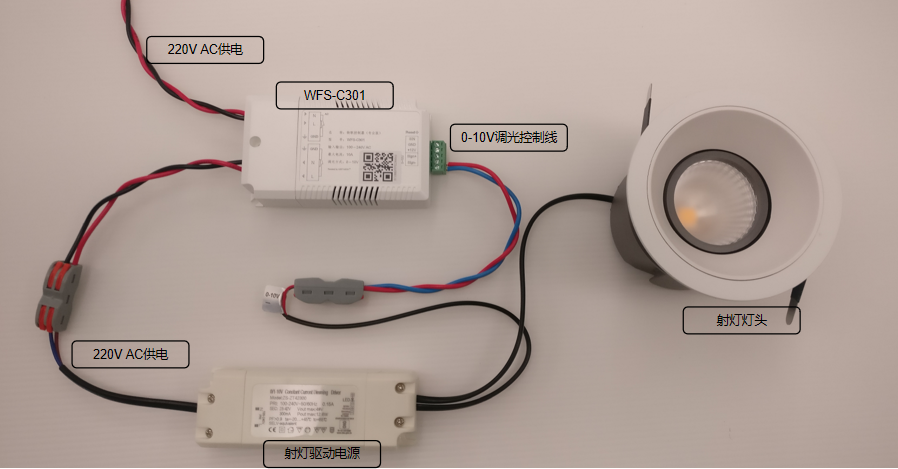

WFS-C301 + 0-10V调光灯具
- 安装说明
  - 调光灯具都有4根引线，L/N供电2根引线（承受220V AC），+/-调光2根引线（承受0-10V DC）；
  - WFS-C301物联控制器可以并联接入多路调光灯具。

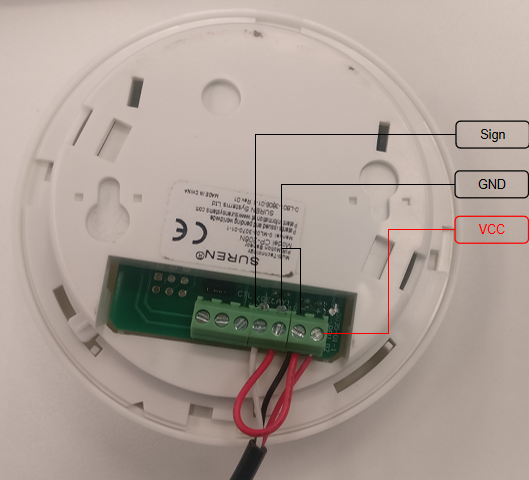

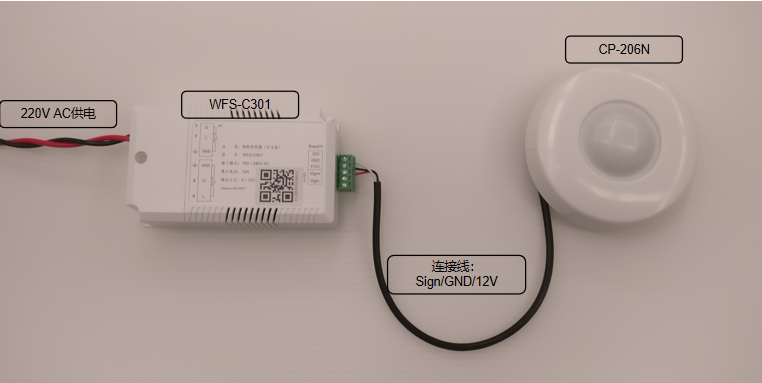

WFS-C301 + PIR探测器CP-206N
- 安装说明
  - CP-206N是高精度PIR探测器，需要配合WFS-C301控制器使用；
  - CP-206N推荐吸顶安装方式，最佳使用高度2.4-4米，有效探测直径8米。

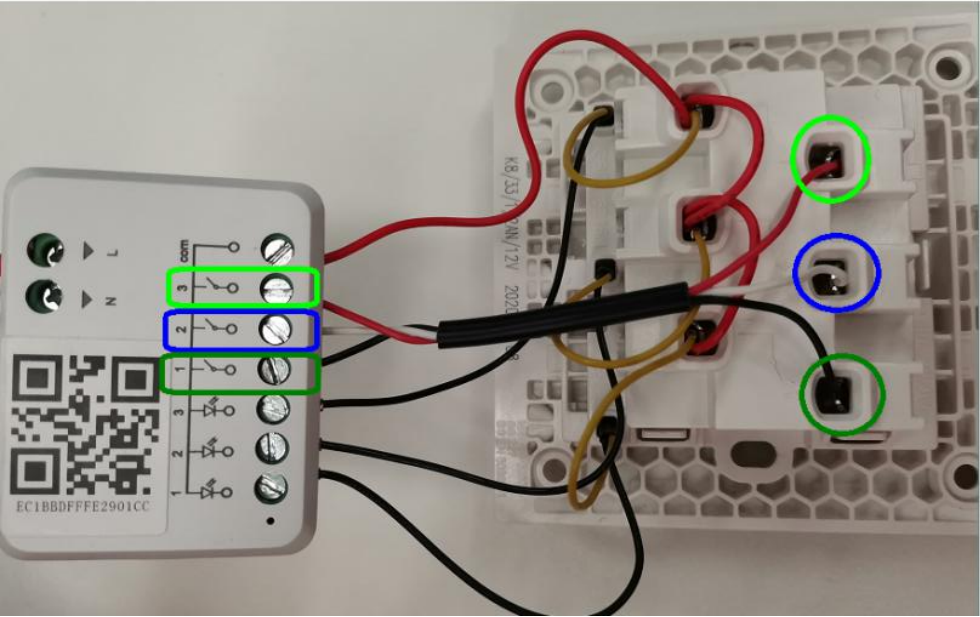

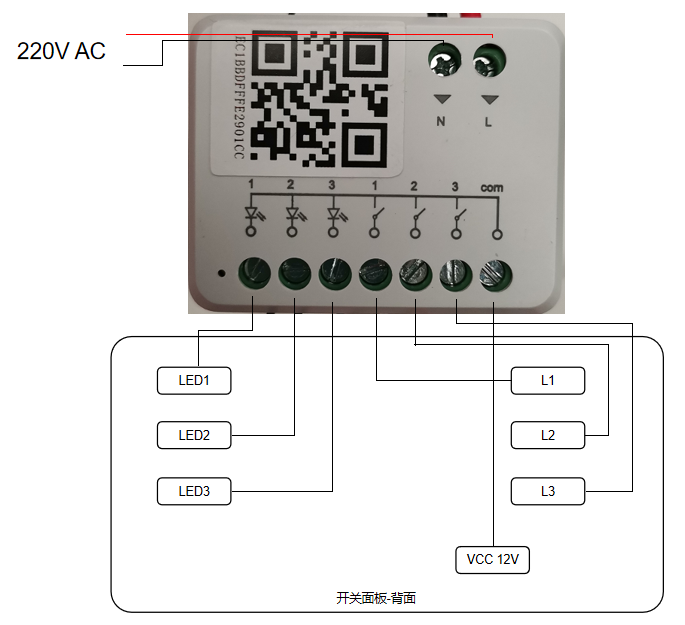

场景模组SW11 + 三键自复位开关
- 安装说明
  - SW11是场景模组，需要配合自复位开关使用，推荐三路按键并带12V LED指示灯。
  - SW11安装在墙体86盒内部，如需安装到无线信号屏蔽环境（如金属隔断内部等），需注意天线安装位置。
  - SW11安装过程中，要注意接线保护，避免短路。
